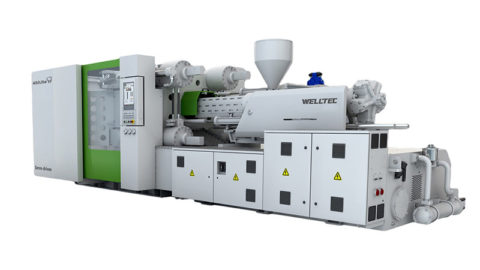

Двухплитные сервоприводные ТПА (серия JSE)

Главная Продукция Термопластавтоматы Welltec

Данная серия термопластавтоматов призвана решать задачу крупногабаритного литья с высокой точностью и максимальной эффективность. Запатентованная система узла смыкания с шестью гидравлическими цилиндрами минимизирует деформации плит и пресс-форм.

Серия JSE имеет уменьшенные габариты в сравнении с классическими станками с колено-рычажным узлом смыкания. Возможность упрощенной установки пресс-форм в нескольких вариантах позволит установить эти станки в помещения с ограничениями по высоте.

Item		1000JSe II			1200JSe II			1300JSe II			1400JSe II			1600JSe II			1850JSe II			2100JSe II			2550JSe II			2850JSe II			3350JSe II				4000JSe II
Screw diameter	mm	100	110	125	100	110	125	110	125	140	110	125	140	125	135	145	135	145	160	135	145	160	140	160	180	160	180	200	180	200	225	215	240	260
Theoretical shot volume	cm³	3848	4657	6013	3848	4657	6013	5293	6835	8574	5293	6835	8574	7915	9232	10651	9232	10651	12969	9232	10651	12969	11238	14678	18576	15281	19340	23876	22902	28274	35785	45381	56775	69021
Shot weight (PS)	g	3464	4191	5412	3464	4191	5412	4764	6152	7717	4764	6152	7717	7124	8309	9586	8309	9586	11672	8309	9586	11672	10114	13210	16719	13753	17406	21489	20612	25447	32206	40843	51097	62119
Length/Diameter ratio	L/D	22,3	20,0	17,7	22,3	20,0	17,7	21,6	20,0	18,5	21,6	20,0	18,5	23,0	21,1	19,7	21,1	19,7	17,8	21,1	19,7	17,8	24,9	22	19,5	23,0	20,7	18,4	22,2	20,0	18,2	21,7	21,0	20,0
Injection pressure(high pressure and low speed )	MPa	215	178	138	215	178	138	240	185	148	240	185	148	224	192	166	192	166	137	192	166	137	228	174	138	208	165	133	194	157	124	136	160	161
Injection pressure(low pressure and high speed )	MPa	156	129	100	156	129	100	183	142	113	183	142	113	174	149	129	149	129	106	149	129	106	170	130	103	164	130	105	159	128	101	111	127	129
Injection rate(high pressure and low speed )	cm³/sec	671	812	1048	745	902	1164	804	1038	1302	804	1038	1302	1074	1253	1445	1253	1445	1760	1253	1445	1760	1155	1508	1909	1262	1597	1972	1823	2251	2849	2601	3118	3580
Injection rate(low pressure and high speed )	cm³/sec	925	1119	1445	1028	1243	1606	1053	1360	1706	1053	1360	1706	1386	1617	1865	1617	1865	2271	1617	1865	2271	1548	2021	2558	1602	2028	2503	2225	2748	3477	3175	3905	4478
Plasticizing capacity (PS)	g/s	93	118	154	93	118	154	108	153	186	108	153	186	161	199	236	190	226	258	190	226	258	134	189	243	174	230	281	217	259	329	324	324	330
Injection stroke	mm	490			490			557			557			645			645			645			730			760			900			1250	1255	1300
Screw speed	rpm	115			115			105			105			110			106		98	106		98	65			60			55				45	40
Injection unit force	ton	20,0			20,0			20,0			20,0			29,5			29,5			29,5			31,7			31,7			31,7				34	34
Carriage stroke	mm	920			980			1000			1000			1050			1100			1200			1330			1370			1550				1770	1770
Clamping force	ton	1000			1200			1300			1400			1600			1850			2100			2550			2850			3350				4000	4000
Opening force	ton	106,1			130,7			139,6			149,4			166,5			184,6			233,8			269,4			300,3			352,3				432,7	432,7
Opening force	ton	34,7			42			42,9			43,7			48,2			49,1			50			53,9			53,9			70,3				109,9	109,9
Open speed	mm/s	1072			912			1095			1095			1081			1081			1081			957			957			1061				923	1072
Close speed	mm/s	1030			1024			1230			1230			1390			1390			1390			997			997			951				887	1030
Max. daylight	mm	2400			2650			2850			3050			3250			3300			3500			3700			4100			4160				4370	4370
Clamping stroke	mm	1200-1800			1400-2050			1500-2200			1650-2350			1700-2550			1700-2550			1800-2700			1900-2900			2200-3200			2160-3160				2260-3270	2260-3270
Distance btwn. Tie bars	mm	1210X1060			1310X1160			1410X1260			1460X1360			1560X1410			1660X1560			1850X1600			1900X1700			2000X1800			2160X1900				2420×2020	2420×2020
Min mould dimension	mm	840×740			910×810			980×880			1020×950			1090×990			1160×1090			1295X1120			1330X1190			1400X1260			1510X1330				1690X1410	1690X1410
Mould thickness range	mm	600~1200			600~1250			650~1350			700~1400			700~1550			750~1600			800-1700			800-1800			900~1900			1000~2000				1100~2110	1100~2110
Max mold weight	ton	15			20			23			27			33			40			50			60			70			75				86	86
Ejector force	ton	18,2			21,5			25			25			36			36			36			36,3			53,9			61,8				61,8	61,8
Ejector stroke	mm	300			350			350			350			350			400			400			400			450			550				550	550
No. of ejector pins	unit	21			21			29			29			29			33			25			21			21			29				29	29
Dry Cycle ( Euromap 6 )	S	5,7			6,5			6,8			7,1			7,5			8,6			9,8			11,2			12,5			13,2				15,4	15,4
Major motor	kW	88,4			102,6			105,3			105,3			143,5			143,5			143,5			169,8			169,8			196,5				273,9	324,6
System pressure	MPa	17.5,22.1			17.5,22.1			17.5,22.6			17.5,23			17.5,21.3			17.5,22.3			17.5,22			17.5,21.7			17.5,20			17.5,18.5				17.5,19.5	17.5,19.5
Hydraulic pump capacity for injection	L/min	495			550			660			660			825			825			825			902			902			1210				1705	1980
Hydraulic pump capacity	L/min	535			590			700			700			865			865			865			951			951			1259				1754	2029
No. of heater zones	unit	5+1			5+1			5+1			5+1			5+1			5+1			5+1			5+1			5+1			6+1				6+1	6+1
Heater input power	kW	58			58			74			74			92			92			92			122,54			134			201,4				228,6	240
Ultimate capacity	kW	147,4			161,6			180,3			180,3			236,5			236,5			236,5			293,3			304,8			398,9				503,5	565,6
Current	A	179,2			196,4			219,2			219,2			287,5			287,5			287,5			356,6			370,5			484,9				612,0	687,5
Net weight	ton	50			60			70			80			95			100			120			165			198			225				280	300
Oil filling capacity	L	1800			1800			2100			2100			2600			2600			2600			2900			2900			3800				6000	7200
