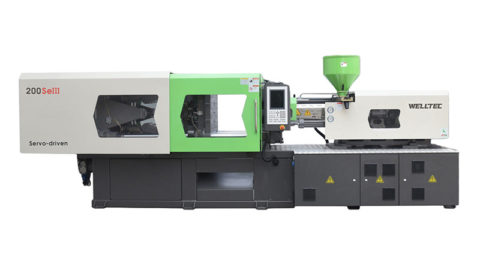

SE3 — энергосберегающие ТПА с двигателем нового поколения

Главная Продукция Термопластавтоматы Welltec

Флагман модельного ряда. Новейшие двигатели, высококлассные параметры под любые производственные задачи.

Комплектующие именитых брендов.

наименовние	ед.изм.	90SeⅢ			130SeⅢ			160SeⅢ			200SeⅢ			260SeⅢ			320SeⅢ			380SeⅢ			450SeⅢ			500SeⅢ			560SeⅢ			660SeⅢ
диаметр шнека	мм	30	35	40	35	40	45	40	45	50	45	50	60	55	60	70	60	65	75	65	75	85	70	80	94	70	80	94	80	90	105	80	90	105
объем впрыска	cc	124	168	220	192	251	318	283	358	442	398	491	707	713	848	1155	919	1078	1436	1244	1657	2128	1539	2011	2776	1539	2011	2776	2212	2799	3810	2212	2799	3810
вес впрыска	г	113	153	200	175	229	289	257	326	402	362	447	643	649	772	1051	836	981	1307	1132	1508	1936	1401	1830	2526	1401	1830	2526	1991	2519	3429	1991	2519	3429
вес впрыска	oz	4	5,4	7,1	6,2	8,1	10,2	9,1	11,5	14,2	12,8	15,8	22,7	22,9	27,3	37,1	29,5	34,7	46,2	40	53,3	68,4	49,5	64,7	89,3	49,5	64,7	89,3	70,3	89	121,2	70,3	89	121,2
соотношение шнека	L/D	24	20,6	18	23,4	20,5	18,2	22,5	20	18	24	21,6	18	22,9	21	18	22,5	20,8	18	23,9	20,7	18,3	24,2	21,2	18	24,2	21,2	18	23,6	21	18	23,6	21	18
давление впрыска	MPa	232	170	131	225	172	136	223	176	142	219	177	123	211	178	131	210	179	134	231	173	135	228	174	126	228	174	126	209	165	121	209	165	121
скорость впрыска	cm³/sec	83	113	148	94	122	155	148	188	232	150	185	267	240	286	389	309	363	484	351	468	601	355	464	641	355	464	641	521	660	898	521	660	898
ход шнека	мм	175			200			225			250			300			325			375			400			400			440			440
скорость шнека максимальная	мм	237			205			274			185			175			224			170			170			170			161			161
Скорость пластификации	г/с	11,2	12,4	18,2	11,9	16,2	20	23,2	30	33,6	22,5	28	34,2	32,3	35,2	52,9	49,3	55,4	77,9	57,9	77,8	100,5	72,7	94,3	131,3	72,7	94,3	131,3	97,7	118,5	179,3	97,7	118,5	179,3
Усилие прижима сопла	тонн	5,7			5,7			5,7			9,1			9,1			9,1			12			12			12			19,8			19,8
Ход каретки	mm	230			300			320			350			350			350			435			480			480			600			600
Усилие запирания	тонн	90			130			160			200			260			320			380			450			500			560			660
максимальный ход открытия плит	mm	740			880			1000			1090			1210			1400			1530			1600			1700			1730			1830
ход смыкания	mm	360			430			480			540			600			700			780			780			850			880			910
расстояние между колоннами	mm	360×360			410×410			470×470			535×535			580×580			680×680			740×740			820×800			840×830			860 × 840			920 x920
минимальные размеры прессформы	mm	250×250			280×280			320×320			370×370			400×400			470×470			520×520			570X560			580X580			600×590			645×645
мин-макс высота прессформы	mm	120-380			145-450			150-520			175-550			195-610			250-700			250-750			300-820			300-850			350~850			350-920
усилие выталкивания	тонн	4,1			4,1			7,7			7,7			11,1			11,1			16,6			16,6			16,6			16,6			16,6
ход топкателей	mm	100			120			150			150			180			200			210			250			250			240			290
количетсво толкателей	шт	5			5			5			9			13			13			13			17			17			17			21
Мощность двигателя	kW	13,4			13,4			23			23			32			46,1			56,5			56,5			56,5			79,5			79,5
давление в масляной системе	MPa	17,5			17,5			17,5			17,5			17,5			17,5			17,5			17,5			17,5			17			17
производительность гидравлического насоса	л/мин	72			72			112,5			112,5			172			220			275			275			275			385			385
количество зон нагрева	шт	4+1			4+1			4+1			4+1			5+1			5+1			5+1			5+1			5+1			5+1			5+1
Мощность нагревателей	kW	7,41			9,3			10,54			13,35			17,9			20			25			28			28			32			32
Мощность общая	kW	21,81			23,7			34,54			37,35			50,9			67,1			82,5			85,5			85,5			112,5			112,5
ток	A	29,8			32,4			47,2			51,1			69,6			91,8			112,8			116,9			116,9			136,7			136,7
Вес машины	тонн	3,1			4,1			4,9			6,3			8,6			11,2			14,6			17,8			19,8			23			26
Объем масляного бака	л	200			200			320			360			480			550			700			700			700			1000			1000
