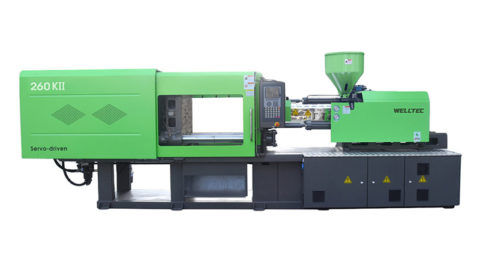

Бюджетная серия ТПА с сервоприводом (серия SEK)

Главная Продукция Термопластавтоматы Welltec

Доступное литье на достойном оборудовании.

Энергосберегающие ТПА с сервоприводами на базе тайваньских комплектующих.

наименовние	ед.изм.	60SeKⅡ/S		90SeKⅡ/S			130SeKⅡ/S			160SeKⅡ/S			190SeKⅡ/S			260SeKⅡ/S			320SeKⅡ/S			380SeKⅡ/S			450SeKⅡ/S			500SeKⅡ/S			560SeKⅡ/S			660SeKⅡ/S
диаметр шнека	мм	25	30	30	35	40	35	40	45	40	45	50	45	50	60	55	60	70	60	65	75	65	75	85	70	80	94	70	80	94	80	90	105	80	90	105
объем впрыска	cc	69	99	124	168	220	192	251	318	283	358	442	398	491	707	713	848	1155	919	1078	1436	1244	1657	2128	1539	2011	2776	1539	2011	2776	2212	2799	3810	2212	2799	3810
вес впрыска	г	63	90	113	153	200	175	229	289	257	326	402	362	447	643	649	772	1051	836	981	1307	1132	1508	1936	1401	1830	2526	1401	1830	2526	1991	2519	3429	1991	2519	3429
вес впрыска	oz	2,2	3,2	4,0	5,4	7,1	6,2	8,1	10,2	9,1	11,5	14,2	12,8	15,8	22,7	22,9	27,3	37,1	29,5	34,7	46,2	40,0	53,3	68,4	49,5	64,7	89,3	49,5	64,7	89,3	70,3	89,0	121,2	70,3	89,0	121,2
соотношение шнека	L/D	22	18,3	24	20,6	18	23,4	20,5	18,2	22,5	20	18	24	21,6	18	22,9	21	18	22,5	20,8	18	23,9	20,7	18,3	24,2	21,2	18	24,2	21,2	18	23,6	21	18	23,6	21	18
давление впрыска	MPa	261	181	254	186	143	225	172	136	223	176	142	219	177	123	211	178	131	210	179	134	231	173	135	228	174	126	228	174	126	215	170	125	215	170	125
скорость впрыска	cm³/sec	66	95	70	95	124	93	122	154	118	149	184	150	185	266	200	238	324	244	287	382	278	371	476	352	460	635	352	460	635	477	603	821	477	603	821
ход шнека	мм	140		175			200			225			250			300			325			375			400			400			440			440
скорость шнека максимальная	мм	300		200			205			220			185			148			179			136			170			170			148			148
Скорость пластификации	г/с	7,4	12,4	9,4	10,5	15,4	13,2	18,0	22,2	20,6	26,7	29,9	22,5	28,0	34,2	27,2	29,7	44,6	39,5	44,3	62,3	46,3	62,2	80,4	72,7	94,3	131,3	72,7	94,3	131,3	80,4	97,5	147,5	80,4	97,5	147,5
Усилие прижима сопла	тонн	3,4		5,7			5,7			5,7			9,1			9,1			9,1			12			12			12			20,4			20,4
Ход каретки	mm	255		230			300			320			350			350			350			435			480			480			600			600
Усилие запирания	тонн	60		90			130			160			190			260			320			380			450			500			560			660
максимальный ход открытия плит	mm	740		680			820			906			1000			1130			1275			1450			1560			1640			1730			1830
ход смыкания	mm	360		320			410			446			490			550			615			710			740			820			880			910
расстояние между колоннами	mm	360×360		360×360			410×410			460×460			510X510			580X580			660X660			740X740			780×780			825 x 825			860 × 840			920 x920
минимальные размеры прессформы	mm	250×250		250×250			280×280			320×320			350X350			400X400			460X460			510X510			540×540			570×570			600×590			645×645
мин-макс высота прессформы	mm	120-380		150~360			150~410			150~460			175~510			200~580			250~660			250~740			300~820			300~820			350~850			350-920
усилие выталкивания	тонн	4,1		4,2			4,2			4,9			4,9			6,7			6,7			11,1			13,7			13,7			16,6			16,6
ход топкателей	mm	100		85			100			130			140			160			180			200			250			250			240			290
количетсво толкателей	шт	5		5			5			5			5			9			13			13			13			13			17			21
Мощность двигателя	kW	11,8		11,8			15,7			17,3			23			31,4			32			46,1			56,5			56,5			73,3			73,3
давление в масляной системе	MPa	17,5		17,5			17,5			17,5			17,5			17,5			17,5			17,5			17,5			17,5			17,5			17,5
производительность гидравлического насоса	л/мин	61		61			72			90			112,5			145			176			220			275			275			352			352
количество зон нагрева	шт	4+1		3+1+1			3+1+1			4+1+1			4+1+1			5+1			5+1			5+1			5+1			5+1			5+1			5+1
Мощность нагревателей	kW	6,02		7,41			9,3			11,48			14,25			18,9			22,15			28,99			34,94			34,94			35,66			35,66
Мощность общая	kW	18,82		20,21			26			29,78			38,25			51,3			55,15			76,09			92,44			92,44			109,96			109,96
ток	A	25,7		27,6			35,6			40,7			52,3			70,2			75,4			104,0			126,4			126,4			133,7			133,7
Вес машины	тонн	2,85		2,92			3,94			4,86			5,96			7,64			10,5			14,1			16,4			17,7			23			26
Объем масляного бака	л	200		140			160			220			260			350			470			490			600			600			1000			1000
